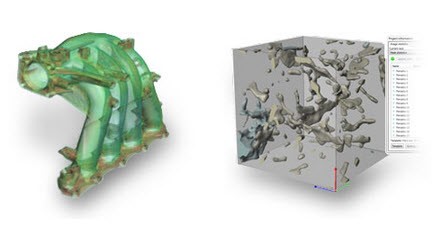

این نرم افزار جهت ایجاد مدل های سه بعدی از تصاویر سی تی اسکن، MRI، و پردازش تصویر سه بعدی طراحی شده و می‌تواند خروجی‌هایی جهت استفاده در نرم افزارهای CAD و اجزاء محدود تولید کند.
یادگیری Scan IP بسیار آسان بوده و رابط کاربری مناسبی دارد.
این نرم‌افزار دارای امکاناتی مانند ضبط ویدئو حین تولید مدل، استخراج سطوح مدل و مش به منظور تفکیک اطلاعات و تولید مدل‌های هندسی (CAD) و نیز ساخت مدل در چاپگرهای ۳ بعدی می‌باشد. همچنین ماژول‌های اضافی برای استخراج مش برای استفاده در نرم‌افزارهای اجزاء محدود و یکپارچه سازی اطلاعات تصاویر جهت استفاده در نرم‌افزارهای CAD و خروجی NURBS و محاسبه ویژگی‌های مواد تشکیل دهنده از اسکن را دارا می‌باشد.
ماژول های مختلف نرم افزار:
+FE Module:

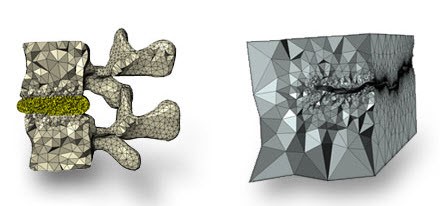

این ماژول از نرم افزار، مش‌هایی مبتنی بر تصویر (image-based meshing) ایجاد می‌کند.
به طوری که نتایج حاصل از این مش‌بندی به راحتی و به‌سرعت حل می‌شوند.
این ماژول اطلاعات تصاویر سه بعدی بخش بندی شده را به حجم‌های چندبخشی تبدیل می‌کند.
همچنین اطلاعات لازم جهت خروجی‌های اجزاء محدود و CFD را ایجاد می‌کند.
ایجاد مش‌هایی با سطوح منطبق بر مدل‌های تولید شده و یکسان و گره‌های به اشتراک گذاشته شده، تعیین کردن ویژگی‌های مواد، تعریف تماس‌ها، المان‌های پوسته و تعریف شرایط مرزی برای تحلیل های CFD از جمله ویژگی‌های این ماژول است.
با استفاده از این نرم افزار، روند کار، با حذف مش بندی مجدد در نرم‌افزارهای المان محدود، سرعت خواهد یافت.
+NURBS Module (Non-Uniform Rational B-Splines):
یکی از راه‌های ایجاد تصاویر جهت نرم افزارهای CAD، ترسیم سطوح بر روی تصاویر به دست آمده از اسکن می‌باشد.
این ماژول مسیری را از روی داده‌های تصاویر بخش‌بندی شده برای نرم افزارهای CAD تهیه می‌کند.
این مسیرها توسط Non-Uniform Rational B-Splines (NURBS) تبدیل به سطوح می‌شوند.
این ماژول از NURBS خودکار برای تبدیل سریع تصاویر بخش بندی به مدل‌های آماده CAD استفاده می‌کند.
از هندسه و جای نگاری (topology) اسکن اصلی حفاظت کرده و الگوریتم تناسب مسیر را انتخاب می‌کند.
در این ماژول می‌توانید فرمت IGES را برای نرم افزارهای CAD استخراج کنید.
+CAD Module:
این ماژول به فایل های CAD اجازه می‌دهد تا بر مدل های ایجاد شده از تصاویر اسکن سوار شده (assemble) و به عنوان فایل‌های CAD چند قسمتی خارج شوند. از این ماژول می‌توان برای فهمیدن محل مناسب قرارگیری ایمپلنت در تحقیقات پزشکی و بیومکانیکی، ارزیابی تعامل بین آناتومی و وسایل مصرفی و ایجاد ساختارهای داخلی برای کاهش وزن ابزارهای ارتوپدی استفاده کرد.
بیشتر بخوانید: معرفی نرم افزار Solidworks
Physics Modules:
این ماژول از روش‌های همگن سازی (homogenisation) برای محاسبه خواص مواد موثر داده‌های تصاویر استفاده می‌کند.

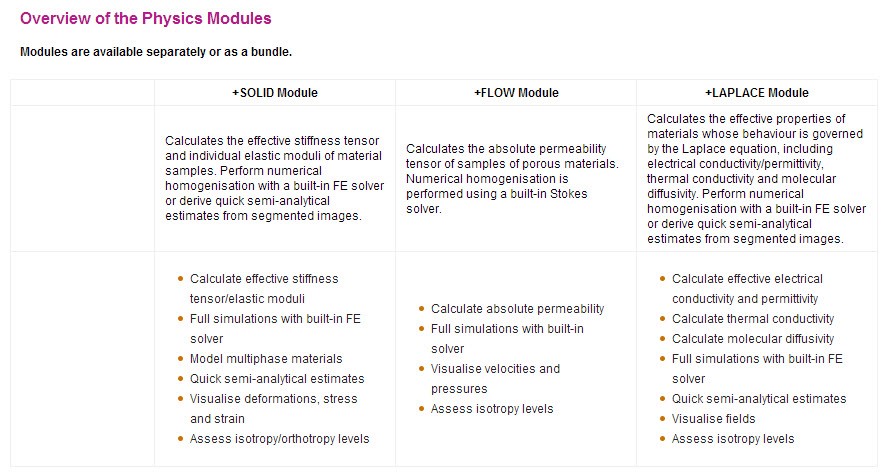

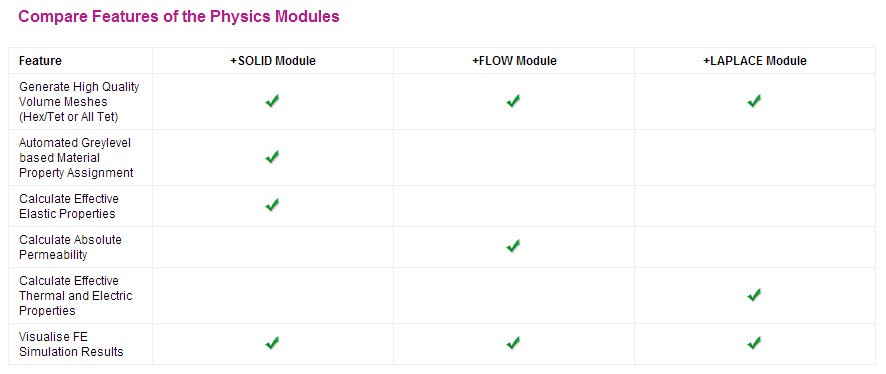

برآوردهای سریع نیمه تحلیلی و یا شبیه‌سازی در حلگر اجزاء محدود (Quick-semi-analytical estimates or simulations in a built-in FE solver) می‌تواند برای محاسبه خواص تصاویر مورد استفاده قرار گیرد. ویژگی های الاستیک خطی موثر در +Solid، نفوذپذیری و تخلخل در +Flow و الکتریکی / دمایی / مولکولی در +Laplace محاسبه می‌شوند. در جداول زیر ویژگی‌های هر یک از موارد ذکر شده آورده شده است.
